一、概況：
該產品是鋼廠冷卻軋鋼機上用的閥門而設計、研制的，主要用途是冷卻軋鋼機，該產品結構雖然簡單但過去一直美國進口，可該產品價格連年遞增，給國家用掉了大量的外匯，冶金部決定以國帶進，產品國產化委托北京高中壓閥門有限責任公司進行研制，經過一年的時間設計研制出使用壽命長，耐用而且開啟、關閉快速的軸向閥。
二、結構特點：
1、閥門與管道連接形式是對夾式連接。
2、閥芯，骨架式，同時也是介質通道，起襯托橡膠套筒作用。
3、閥門上面沒有排氣孔，用來排除腔體氣體。

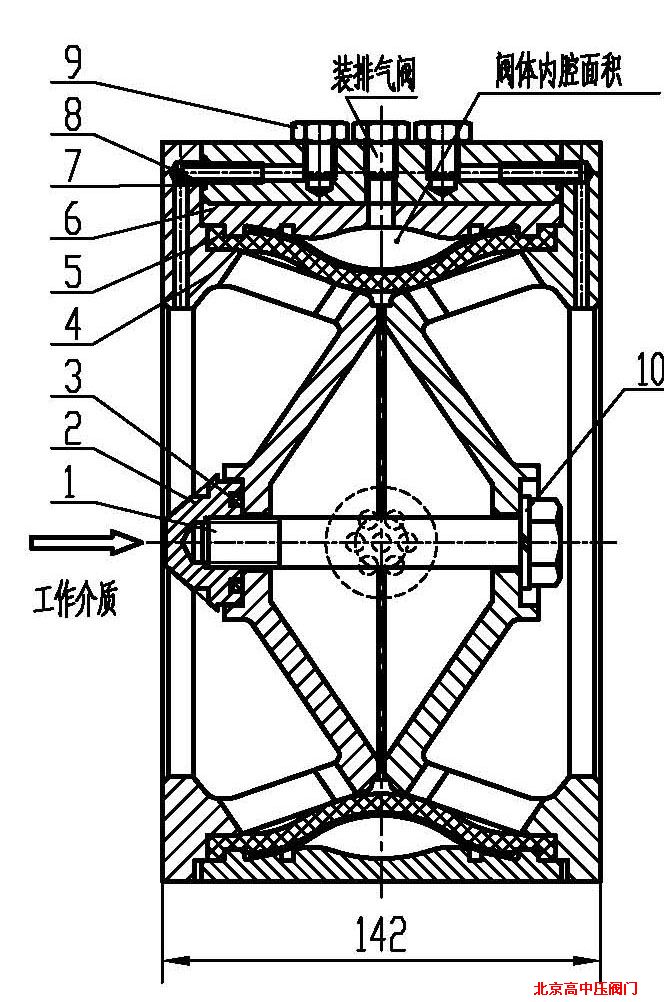

4、該閥門開啟、關閉由遠距離控制系統來實現。（控制柜），實際閥門工作原理就是一個面積差的問題（見裝配圖）閥芯細小通道總面積＜閥體內腔的總面積。閥門開啟：工作介質進入閥內，介質壓力把橡膠套筒沖開，排除閥體內腔氣體，閥門開啟，介質流入閥門另一側（控制系統裝有換向閥換向）閥門關閉。通過控制系統換向，介質由控制介質接管迅速進入閥體內腔，閥體內腔總壓力＞閥芯通道總壓力，閥門迅速關閉。 |
